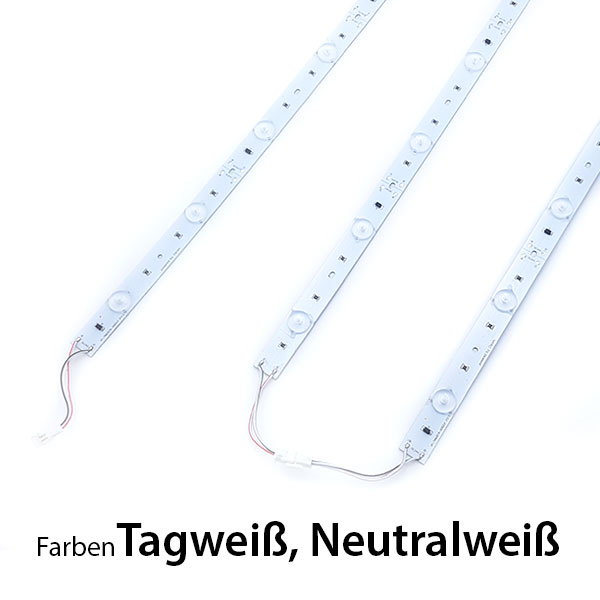

LED Backlighting Modul
- Leistung: 4-14W
- Spannung: 24V
- Lichtfarbe: 4000K / 6500K
- Abstrahlwinkel: 160°
- Lichtstrom: 280 lm - 980 lm
- Kettenlänge: 5cm Beutiefe, 14cm Reihenabstand
Produktinformationen "LED Backlighting Modul - 4 LED 32,8cm 4 Watt, 4000K, 24V, IP20, Linse 160 Grad"
Sehr einfache und schnelle Verlegung auf großen Flächen durch Steckverbinder und rückseitig angebrachtem Klebeband. Die 1 Watt leistenden Power LEDs von OSRAM werden auf die Rückwand montiert. Die Optik von 160° sorgt für eine homogene Ausleuchtung selbst bei geringer Bautiefe der Fläche. Die LED Backlighting Bar wurde speziell für flache Leuchtkästen und Spanntuchkästen entwickelt. Montage: Anschlussmöglichkeit über SM-Konnektoren. 42W können in Reihe geschaltet werden. Richtwert für Bedarfsermittlung: Bei 5 cm Bautiefe, 14 cm Reihenabstand, ergibt 8 Reihen pro Meter. (Bedarf ist abhängig von Frontmaterial und Motiv.)
- Schutzklasse: IP20
- Farbtemperatur: 4000K / 6500K
- Lichtstrom: 280 lm - 980 lm
- Spannung: 24V
- Leistung: 4-14W
- Bautiefe: ab 40 mm
- Abstrahlwinkel: 160°
- Reihenschaltung: max. 42W in Reihe
- Betriebstemperatur: -25° C bis +60° C
Technische Daten
LED-Bar | Länge [mm] | Lichtfarbe [K] | Farbwiedergabewert | Abstrahlwinkel [°] | Lumen | Spannung | Strom | Leistung |
4-LED | 330 | 4000/6500 | > 80 | 160 | 280 | 24 | 168 | 4 |
8-LED | 660 | 4000/6500 | > 80 | 160 | 560 | 24 | 336 | 8 |
12-LED | 990 | 4000/6500 | > 80 | 160 | 840 | 24 | 504 | 12 |
14-LED | 1155 | 4000/6500 | > 80 | 160 | 980 | 24 | 588 | 14 |
