Summa F3220

Summa F3220

Das vielseitigste Flachbett-Schneideplottersystem aller Zeiten

Mit der F-Serie bietet Summa zukunftssichere Flachbett-Schneideplotter, die perfekt in Ihr Geschäftsmodell passt. Die Geräte wurden entwickelt, um den Produktionsanforderungen jedes Kunden gerecht zu werden. Summa F-Serien reihen sich vielseitig und flexibel in Ihr Geschäftsmodell ein und ermöglichen Ihnen, Ihr Geschäft zu erweitern, z.B. in den Bereichen Sign und Display, Textilien oder Verpackungen. Liefern Sie Ihren Kunden fehlerfreie Endprodukte. Die Systeme sind in 5 Größen erhältlich (F1612, F1432, F1832, F3220, F3232). Die F-Serie entspricht den weltweiten Gesundheits- und Sicherheitsanforderungen (zertifiziert nach CSA und ISO 9001).

Die SUMMA Flachbettplotter werden aus der Grundausstattung und den zahlreichen Zusatzmodulen und Werkzeugen genau nach Ihren Wünschen und Einsatzanforderungen konfiguriert. Sie bestellen nur die Optionen, die für Ihre Aufträge benötigt werden. Unsere erfahrenen Techniker stehen Ihnen gerne beratend zur Verfügung »zum Beratungsservice!

 Grundausstattung

 Produkt-Link_rot-verlaufOptionen


  • NEU: ADC links und rechts (Automated Depth Control)
  • NEU: neues Sicherheitspaket
  • Schleppmessermodul
  • Förderband
  • Pneumatisches Materialtransportsystem
  • Sicherheitspaket
  • Pneumatisches Paket
  • Standard 36˚ Messerhalter
  • 1 Standard Messer
  • 1 Faserstift
  • Sechskant -Schraubendreher (4mm)
  • Sechskant -Schraubendreher (2.5mm)
  • USB Kabel (3 Meter)
  • USB Verlängerungskabel (0.5 Meter)
  • Mediaflansch (2-er Set)
  • Pumpe(n)
  • Summa GoProduce 2.0 Software
  • Vakuumtisch mit Vakuumregler & Gebläsesystem

  • Tangentialmodul
  • Standard-Fräsmodul
  • HF-Fräsmodul
  • Rotationsmodul mit hohem Drehmoment (HT RM)
  • Elektronisch oszillierendes Werkzeug
  • Pneumatisch oszillierendes Werkzeug
  • Kiss-Cut Werkzeug
  • Single Edge Cutout Werkzeug
  • Double Edge Cutout Werkzeug
  • Heavy Duty Cutout Werkzeug
  • Rillwerkzeuge
  • V-Cut Werkzeuge
  • Kabellose Fernbedienung mit Ladegerät.







Produktanfrage

Leasing - Mietkauf: Gern unterbreiten wir Ihnen ein günstiges Angebot zur Finanzierung mit und ohne Anzahlung.

Die Berechnung der Leasing- sowie der Mietkaufraten für die F-Serie bezieht sich auf den Gerätebasispreis inklusive Grundausstattung (Schleppmessermodul, Förderband, Pneumatisches Materialtransportsystem, Sicherheitspaket integriert (Safety Beams entfallen), Pneumatisches Paket, standard 36˚ Messerhalter, 1 standard Messer, 1 Faserstifte, Sechskant -Schraubendreher (4mm), Sechskant -Schraubendreher (2.5mm), USB Kabel (3 Meter), USB Verlängerungskabel (0.5 Meter), Mediaflanschen (2-er Set), ADC rechts und Links (Automated Depth Control), Pumpen, Summa GoProduce Software.)

Die zahlreichen Module und das optionale Zubehör sind die besondere Stärke des Maschinensystems.(Tangentialmodul, Fräsmodul, HF-Fräsmodul, Rotationsmodul mit hohem Drehmoment, Elektronisch oszillierendes Werkzeug, Pneumatisch oszillierendes Werkzeug, Kiss-Cut Werkzeug, Single Edge Cutout Werkzeug, Double Edge Cutout Werkzeug, Heavy Duty Cutout Werkzeug, Rillwerkzeuge, V-Cut Werkzeuge, Automatisierte Tiefenkontrolle Links (Upgrade Kit), Auffangkorb (F1612), Stabile Anbautische (F1612), Förderbandverlängerung (F1612), kabellose Fernbedienung mit Ladegerät.)

Je nach Ihren Anforderungen beraten Sie unsere qualifizierten Techniker welche Optionen für Sie zu empfehlen sind und wir unterbreiten Ihnen dann ein günstiges, individuelles Gesamtangebot.

Wenn Sie nach Ihrer Anmeldung keine Preisangaben sehen, senden Sie uns bitte eine Anfrage. Es meldet sich die für die Warengruppe und das Vertriebsgebiet zuständige Fachkraft kurzfristig bei Ihnen. Preisanfragen oder Anfragen zu Geräten werden in der Regel in 1-2 Werktagen bearbeitet.

  • FF403896
  • Summa F3220 |
Summa F-Serie – Zukunftssichere Flachbettschneidesysteme Mit der F-Serie bietet Summa... mehr
Produktinformationen "Summa F3220"

Summa F-Serie – Zukunftssichere Flachbettschneidesysteme

Mit der F-Serie bietet Summa zukunftssichere Flachbett-Schneideplotter, die perfekt in Ihr Geschäftsmodell passen. Die Geräte wurden entwickelt, um den Produktionsanforderungen jedes Kunden gerecht zu werden. Summa F-Serien reihen sich vielseitig und flexibel in Ihr Geschäftsmodell ein und ermöglichen Ihnen, Ihr Geschäft zu erweitern, z.B. in den Bereichen Sign und Display, Textilien oder Verpackungen. Liefern Sie Ihren Kunden fehlerfreie Endprodukte. Die Systeme sind in 5 Größen erhältlich (F1612, F1432, F1832, F3220, F3232). Die F-Serie entspricht den weltweiten Gesundheits- und Sicherheitsanforderungen (zertifiziert nach CSA und ISO 9001).

Technische Daten SUMMA F3220

Größe 422 x 313 x 122 cm
Medienbreite Bis zu 332 cm
Schneidebereich 327 cm Breite x 210 cm Länge; bis zu 50 m in Multi Panel
Wiederholbarkeit zwischen +/- 0,05 mm bei Plots
Genauigkeit 0,05 % der Bewegung oder 0,05 mm; der jeweilig größere Wert ist gültig
Geschwindigkeit bis 1000 mm/sek
Beschleunigung bis zu 1 G
Maximale Kräfte Vertikal: 200 N, horizontal: 200 N
Schnittstelle USB 2.0
Elektrischer Anschluß 500-9230 Werkseitig installiert 3x230V inklusive
Software Summa GoProduce 2.0





Eine Maschine – unzählige Möglichkeiten

Für die Summa F-Serie steht eine umfangreiche Auswahl an Werkzeugen und Tools, mit denen Sie nahezu jeden Bereich abdecken können, zur Verfügung. Eröffnen Sie Ihrem Geschäft neue Möglichkeiten und Wege, sich am Markt zu etablieren. Die Grundlage für einen leistungsfähigen Schneidworkflow bildet die Basiseinheit mit einer Auswahl von 5 Modulen. Weiter steht eine umfangreiche Auswahl an Modulen und Werkzeugen zur Verfügung, um die F-Serie Ihren Wünschen und Anwendungen anzupassen.

Die Geräte verfügen über einen multifunktionalen Werkzeugkopf, der bis zu drei Werkzeuge gleichzeitig aufnehmen kann. Das System ist so in der Lage, Schneideaufträge – einschließlich mehrerer Schneidetechniken – effizient zu verarbeiten. Bei Verwendung von unterschiedlichen Materialien ist ein schneller Wechsel zwischen den Jobs möglich. Das integrierte Kamerasystem ermöglicht eine schnelle und genaue Markierungserkennung. Darüber hinaus können Sie den Flachbettplotter problemlos mit der mitgelieferten GoProduce-Software bedienen und einen produktiven Workflow einrichten. Die Flachbettschneideplotter sind mit praktischen Media-Handling-Funktionen und mehreren Add-Ons ausgestattet. Optimieren Sie Ihren Workflow dank Barcode-Workflow, Twin-Workflow und F-Performance.

Beratungsservice

Unser Beratungsservice ist der kurze Weg zu optimalen Ergebnissen. Aus diesem Grund bieten wir Ihnen direkt vor Ort ein Team von Fachleuten mit langjähriger Erfahrung und aktuellen Kenntnissen. Von uns erhalten Sie marktgerechten Service, aber auch individuelle Lösungen exakt auf Sie zugeschnitten. Bei der vielseitigen Auswahl und der konkreten Konfiguration Ihrer F-Serie steht Ihnen unsere Technische Beratung gerne zur Seite und erstellt ein passendes Angebot. Unsere Mitarbeiter beraten Sie auch gerne während eines persönlichen Demotermins vor Ort. Melden Sie sich einfach telefonisch bei uns oder senden Sie uns eine Anfrage über unser Kontaktformular. Alle Rufnummern finden Sie unter Beratungsservice.

Die Module der F-Serie und deren Einsatzbereiche im Überblick:

 TEST-Tangentialrmodul_300x300px TEST-Fraesmodul_300x300px

TEST-Rotationsmodul_300x300px  TEST-Schleppmessermodul_300x300px

Tangentialmodul für:

  • Selbstklebendes Vinyl
  • Fensterfolie
  • Magnetisches Material
  • Reflektierende Folie
  • Hartschaumplatten mit Papier
  • Klebendes PVC-Banner-Vinyl
  • Karton•Polypropylen
  • Polycarbonat
  • Sandstrahlmaterial

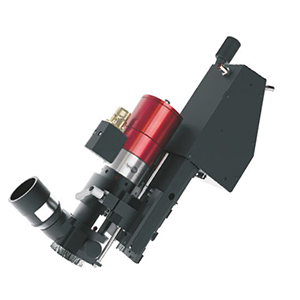

HF-Fräsmodul für:

  • Wellpappe aus PP
  • Erweiterte PVC-Platte
  • Polycarbonat
  • ACP/ACM
  • MDF
  • Foamcore mit HIPS Liner
  • Plexiglas
  • Schaumstoffplatten mt Aluminium
  • Schaumstoffplatten mit Kunststoff

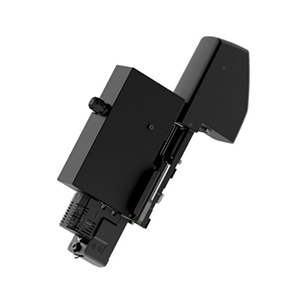

Rotationsmodul mit hohem Drehmoment für:

  • Unbeschichtetes gewebtes Polyester
  • Beschichtetes gewebtes Polyester
  • Laminierte Stoffe
  • Segeltücher
  • Vlies
  • Filz
  • Verpackungsschaumstoff
  • Synthetische Textilien
  • Technische Textilien

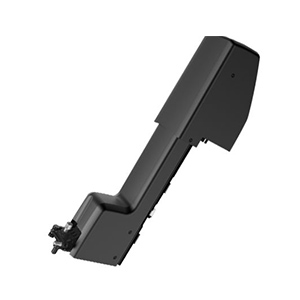

Schleppmessermodul für:

  • Papier < 200 gr.
  • Selbstklebendes Vinyl
  • Sandstrahlmaterial
  • Fensterfolien
  • Klebendes PVC-Banner
  • Klebendes Vinyl
  • Stiftzeichnungen / Plots
  • Präzises Zeichnen auf verschiedenen
    Materialien
Das kräftige und flexible Tangentialmodul hat eine vertikale Kraft von bis zu 10 kg und ist mit einer ganzen Reihe von Werkzeugen verfügbar. Das HF-Fräsmodul hat einen 1kW Motor, geeignet zum Fräsen von gängigen Plattenmaterialien der grafischen Industrie und der Werbetechnik. Das Rotationsmodul mit hohem Drehmoment auf der Summa F Serie wird durch einen Elektromotor angetrieben und ist in der Lage alle Arten von Textilien zu bearbeiten. Das Schleppmessermodul ist ein sehr schnelles Modul, das benutzt werden kann um Stiftplots zu zeichnen oder eine ganze Serie von Materialien mit einem Messerdruck von 600 gr zu schneiden. Es ist standardmäßig in allen Modellen der F Serie enthalten. Das perfekte Modul für den Anfang!





Beeindruckende Materialvielfalt

Die Summa F-Serie wurde zum Schneiden von verschiedensten Materialien entwickelt. Die Geräte enthalten Werkzeuge und Module mit denen z.B. Bleche in verschiedenen Stärken, starre Medien sowie Rollenmaterial. Sign und Display ist ein vielseitiger, breit aufgestellter Bereich. Mit den Summa F-Serien sind Sie in der Lage, Ihren Produktionsworkflow zu optimieren. Enge Fristen sind kein Problem mehr. Liefern Sie Ihren Kunden perfekt verarbeitete Endprodukte wie POS-Displays, Soft-Signage, Aufkleber, Mock-Up Designs, Verkehrszeichen und Werbetafeln. Bei der Verarbeitung von Textilien ist ein möglichst genauer Schnitt von entscheidender Bedeutung. Häufig wird das Produzieren von Textilien noch manuell durchgeführt. Die Summa F-Serie bietet Ihnen die Möglichkeit, diesen Bereich effizient abzudecken. Produzieren Sie z.B. beleuchtete Displays, Flaggen und Banner, Innendekoration, Sportbekleidung und Mode. Verpackungsdesign spielt in der heutigen Welt eine große Rolle. Kreative und auffällige Designs wirken positiv auf das Kaufverhalten des Betrachters. Des Weiteren ist es wichtig, bei der Entwicklung der Verpackung die äußeren Einflüsse zu berücksichtigen (Transporthandling). Schneiden Sie Designs wie Prototypen, kundenspezifische Verpackungen, Kurzzeitverpackungen, eventbasierte und kreative Verpackungen.

Höhere Produktivität durch effiziente Materialhandhabung

Die Flachbett-Schneideplotter der F Serie sind mit einer Reihe von Funktionen für die Materialhandhabung ausgestattet (das Conveyor System, die Materialklammern, das Rollenabwickelsystem, der Vakuumtisch), die standardmäßig in jedem Modell enthalten sind. Außerdem ist eine Reihe modellspezifischer Add-Ons für die Materialhandhabung verfügbar, um den Bedienerkomfort und die Produktivität weiter zu verbessern. Eine detaillierte Übersicht über die spezifischen Materialhandhabungsmöglichkeiten pro Modell finden Sie in den Produktblättern.

Mit den Flachbett-Schneideplottern der F Serie können Sie den Schneidarbeitsablauf an Ihre spezifischen Geschäftsanforderungen anpassen. Die verschiedenen verfügbaren Arbeitsabläufe tragen zur Benutzerfreundlichkeit des Geräts bei, minimieren Eingriffe des Bedieners und erhöhen den Ertrag erheblich. Die folgenden Arbeitsabläufe sind standardmäßig in allen Modellen der F Serie enthalten, sofern nicht anders angegeben.

Neue Funktionen der F-Serie - Effektiver und flexibler arbeiten

Operator Zone: Mit dieser neuen Funktion kann der Arbeitsbereich der F Serie in zwei separate Zonen unterteilt werden: eine Nur-Schnitt-Zone und eine Bedienerzone. Das mitgelieferte Conveyor System stellt sicher, daß sämtliches Schnittmaterial, daß in der Schnittzone verarbeitet wird, automatisch zur Bedienerzone transportiert wird. Da sich der Schneidekopf nicht weiter als die Schnittzone bewegt, kann der Bediener das bearbeitete Material sicher an der Vorderseite der Maschine (der Bedienerzone) betrachten.



Poster Trim: Die Funktionalität, Poster Trim, sorgt dafür, daß Poster geschnitten werden können, ohne daß Dateninformationen zum Schneiden benötigt werden. Das integrierte Kamerasystem der F Serie erkennt die schwarze Kanten von gedruckten Bildern automatisch und beginnt sofort ohne Bedienereingriff zu schneiden. Die Poster-Trim-Funktionalität ist der ideale Weg, um die Benutzerfreundlichkeit in Ihrem Arbeitsbereich zu verbessern und sicherzustellen, daß Ihre Poster schnell und präzise mit einem Minimum an manuellen Aktionen geschnitten werden.



Tandem Modus für F1432, F1832, F3232: Durch abwechselndes Verwenden der vorderen und hinteren Zonen führt diese Funktion zu einer signifikanten Produktionssteigerung. Im Tandem Modus kann der aktive Arbeitsbereich auf dem Flachbett in vordere und hintere Verarbeitungsbereiche unterteilt werden, sodaß der Benutzer Material an einem Ende des Flachbetts laden und entladen kann, während er Material am anderen Ende des Flachbetts schneidet. Dadurch werden Leerlaufzeiten während des Schneidens vermieden, was den gesamten Arbeitsablauf erheblich verbessert.





Twin Workflow: Um die Produktivität und Flexibilität Ihres Arbeitsablauf zu maximieren, können Sie den Twin Workflow verwenden. Der Twin Workflow kombiniert die Stärke eines OPOS CAM-Rollenschneideplotters der S Class 2 mit einem Flachbett-Schneideplotter der F Serie. Der Twin ™ Arbeitsablauf ermöglicht die Bearbeitung eines Auftrags, der mit einem Summa Schneideplotter der Klasse S (Kiss-Cut) anfangen wurde und beendet den Job auf einem F1612-Flachbettschneider (Durchschneiden). Der Twin Workflow wurde für Benutzer entwickelt, die die Nutzung ihrer Geräte auf effizienteste Weise optimieren möchten. Durch die Verwendung eines dieser Arbeitsabläufe werden Produktivität und Leistung auf ein höheres Niveau gebracht. Die reibungslose Integration der Schneideplotter in bestehende Arbeitsabläufe trägt weiter zur Produktivität, Leistung und Rentabilität des Kunden bei.



Barcode-Workflow: Mit dem optionalen Barcode-Setup der F-Serie erfolgt das Scannen des Auftrags automatisch und kontinuierlich über die eingebaute Kamera. Der Bediener muss den Auftrag nicht selbst lokalisieren, er wird automatisch in GoProduce geöffnet und sofort verarbeitet. Ein zusätzlicher Aktivierungsschlüssel für die eingebaute Kamera ist erforderlich. (www.summa.com) Der Handscanner ist ein weiteres Hilfsmittel für den Bediener während der Produktion. Durch manuelles scannen per Hand kann problemlos zwischen den Aufträgen und Materialien gewechselt werden. Diese Funktion ist in die GoProduce-Software eingebettet. Der Handscanner selbst ist nicht im Lieferumfang enthalten und muss separat erworben werden.



F-Performance-Modus: Der F-Performance-Modus sorgt für eine Leistungssteigerung der F-Serie um bis zu 40%. Von Vorteil sind z.B. schnellere Auf- und Ab-, sowie Drehbewegungen des Schneidekopfes. Das Material wird in diesem Modus wesentlich schneller zugeführt. Der F-Performance-Modus ist auf neuen Maschinen kostenlos über www.summa.com/f-performance verfügbar. Für ältere Modelle der F-Serie, die vor 2018 gebaut wurden ist er als kostenpflichtiger Freischaltcode verfügbar.
