Leuchtkasten >15cm Tiefe - Einleuchtung über die Zarge

Leuchtkasten

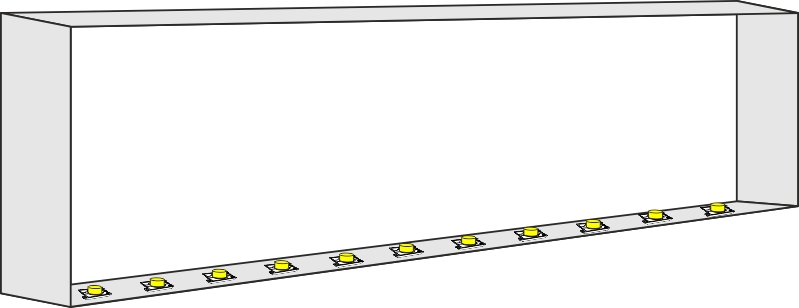

Umsetzung:

Leuchtkasten bis 1m Einstrahltiefe

8 LED-Module pro Meter von einer Seite

Leuchtkasten von 1m bis 2m Einstrahltiefe

8 LED Module pro Meter von zwei Seiten

Leuchtkästen über 2m Einstrahltiefe

siehe LED-Module auf Rückwand einsetzen (Empfehlung RX-3 Stark)

Bedarf für Kasten bis 1m Höhe für Box-5 Mono LED Clipsbar (nach jedem Modul teilbar)

Breite	Bedarf	Leistung	Bestellung LED	empfohlene Netzteile	mit Leistung in W
	LED-Module	W	Verpackungseinheit	Meanwell LPV	Meanwell HLG / CLG	Bergmen Storm
1m	8	24	20	35	40	40
2m	16	48	20	60	60	60
3m	24	72	40	100	120 / 132	150
4m	32	96	40	-	156	150
5m	40	120	40	-	156	150
6m	48	144	60	-	192	200
7m	56	168	60	-	264	300
8m	64	192	80	-	264	300
9m	72	216	80	-	2 x 132	300
10m	80	240	80	-	2 x 156	300

Bedarf für Kasten bis 1m Höhe und Bestellung für LB-1 (nach 3 Modulen teilbar)

Breite	Bedarf	Leistung	Bestellung LED	empfohlene Netzteile	mit Leistung in W
	LED-Module	W	Verpackungseinheit	Meanwell LPV	Meanwell HLG / CLG	Bergmen Storm
1m	9	25,2	18	35	40	40
2m	18	50,4	18	100	120	100
3m	24	67,2	36	100	120 / 132	100
4m	33	92,4	36	-	120 / 132	150
5m	42	117,6	54	-	156	150
6m	48	134,4	54	-	192	200
7m	57	159,6	72	-	264	200
8m	66	184,8	72	-	264	300
9m	72	201,6	72	-	264	300
10m	81	226,8	90	-	2 x 156	300

Hinweise

Montage bevorzugt oben oder seitlich, da sich unten eindringendes Regenwasser sammeln kann.
Module mit Montageschienen erleichtern die Montage bei größeren Kästen
Module LB-1 2,8W, Box-Mono lassen sich nur alle 3 LED trennen an der roten Kabellinie
Module Box-Mono Clipsbar, LB-1 1,5W sind nach jedem Modul trennbar
Montage von Einzelmodulen wird erleichtert durch Vormontage auf einen ALU-Streifen.
Die Module sind dimmbar
