Technigraf Aktiprint M | UM63 | UV-Kompaktmodul

Technigraf Aktiprint M | UM63 | UV-Kompaktmodul

Diese einstrahligen UV-Kompaktmodule zur Härtung von UV-Farben, UV-Lacken, UV-Klebstoffen und Beschichtungen sind für kontinuierlichen oder getakteten Materialtransport von Flach- und Formteilen, im Sieb-, Flexo-, Tampon- oder Endlosdruck, bei normalen Einbauverhältnissen und geringer Temperaturbelastung der Materialien bestimmt. Die leistungsstarke Industrieversion mit elektronischem Vorschaltgerät ist leicht integrierbar in Druckmaschinen und vorhandenen Linien.

Artikel Bezeichnung Leistung
UM63021
UM63031
UM63041
UM63051
UM63061
UM63071
UM63081
UM63091
UM63101
UM63111
UM63121


AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
AKTIPRINT M Kompakt
10-1 / 400 V, 50/60 Hz
15-1 / 400 V, 50/60 Hz
20-1 / 400 V, 50/60 Hz
25-1 / 400 V, 50/60 Hz
30-1 / 400 V, 50/60 Hz
40-1 / 400 V, 50/60 Hz
50-1 / 400 V, 50/60 Hz
60-1 / 400 V, 50/60 Hz
80-1 / 400 V, 50/60 Hz
100-1 / 400 V, 50/60 Hz
110-1 / 400 V, 50/60 Hz

Optionen
UM55700-01

UM55700-02
Reflektorverschluss pneumatisch (bis Größe 50-1) - Steuerspannung 24 V
Abluftschlauch
Erläuterung: AKTIPRINT M 10-1 : „10“ = cm Strahlerlänge „-1“ = 1 Strahler

Gerne unerbreiten wir Ihnen ein günstiges variables, individuelles Finanzierungsangebot mit und ohne Anzahlung.

Produktanfrage

Wenn Sie nach Ihrer Anmeldung keine Preisangaben sehen, senden Sie uns bitte eine Anfrage. Es meldet sich die für die Warengruppe und das Vertriebsgebiet zuständige Fachkraft kurzfristig bei Ihnen. Preisanfragen oder Anfragen zu Geräten werden in der Regel in 1-2 Werktagen bearbeitet.

  • FF822265325
  • Technigraf Aktiprint M | UM63 | UV-Kompaktmodul |
Unsere luftgekühlten, 1-strahligen UV-Kompaktmodule sind für die Härtung von UV-Farben,... mehr
Produktinformationen "Technigraf Aktiprint M | UM63 | UV-Kompaktmodul"

Unsere luftgekühlten, 1-strahligen UV-Kompaktmodule sind für die Härtung von UV-Farben, UV-Lacken, UV-Klebstoffen und Beschichtungen im Sieb-, Flexo-, Tampon- oder Endlosdruck geeignet. Sie sind für die Härtung bei kontinuierlichem oder getaktetem Materialtransport von Flach- und Formteilen bestimmt. Diese leistungsstarke Industrieversion mit elektronischem Vorschaltgerät ist integrierbar in Druckmaschinen und vorhandene Linien.

Wir liefern unsere UV-Kompaktmodule in der erweiterten Ausführung als anschlussfertiges Modul mit separatem Vorschaltgerät. Die Kompaktmodule sind mit 1 UV-Strahler (Hg, max. 120 W/cm) ausgerüstet.

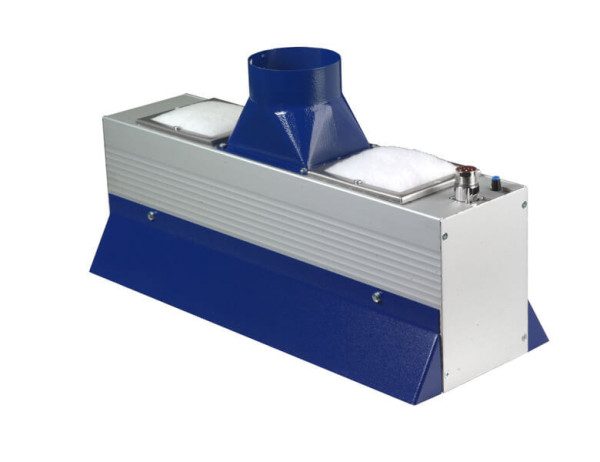

Unsere UV-Kompaktmodule haben ein stabiles Alu-Profilgehäuse und beinhalten massive, fokussierende Aluminium-Reflektorhalbschalen, einen starken, externen Ansaugventilator (Ozon und Wärme absaugend), Steuereingangs- und Störungsausgangssignale, Quarzscheiben und ein EVG (elektronisches Vorschaltgerät).

Durch den Einsatz des elektronischen Vorschaltgerätes können eventuelle Spannungsschwankungen gut ausgeglichen werden und die Lampenleistung ist stufenlos regelbar von 30 bis 100%.

Unsere Standardgrößen sind wie folgt: 10 bis 110 cm
Sonderformate auf Anfrage.

Optional ist diese erweiterte Ausführung mit einer Strahlerleistung von max.
300 W/cm, abweichenden Strahlerspektren, wärmereduzierenden Reflektoren, pneumatischem Reflektorverschluss etc. lieferbar.



Merkmale

  • Anschlussfertiges Modul mit separatem Vorschaltgerät
  • Massive, fokussierende AluminiumReflektorhalbschalen
  • Leicht austauschbare facettierte Alu-Spiegelflächen
  • Starker externer Ansaugventilator, Ozon und Wärme absaugend
  • Lampenleistung stufenlos regelbar von 30% bis 100%
  • Abluftleitung, Netzanschluss, Absicherung kundenseitig
  • CE Konformität
  • Bedienungsanleitung in Deutsch oder Englisch
  • Lampenmodul: silber eloxiert, E 6/EV 1
  • Schaltpult: RAL 5002, blau und RAL 7035, grau



Besondere Merkmale

  • 1 Strahler, Leistung max. 120 W/cm
  • Elektronische Leistungsstabilisierung der UV-Strahler (EVG)
  • Stabiles Alu-Profilgehäuse
  • Hohe UV-Trocknungsleistung
  • Niedrige Temperaturbelastung
  • Quarzscheiben
  • Schneller reflektorseitiger Strahlerwechsel
  • Steuereingangs- und Störungsausgangssignale für UV-Einheit und Druckmaschine „Strahler Ein-Aus, Leistungsregulierung 30%-100%, Betriebsbereitschaftssignal“ (Reflektorverschluss auf/zu nur in Verbindung mit pneumatischem Reflektorverschluss)



Optionen auf Anfrage

  • Höhere Strahlerleistung
  • Strahler ozon-reduziert und/oder Sonderspektrum
  • Kundenspezifische Sonderausführungen
  • Pneumatischer Reflektorverschluss – Steuerspannung 24 V
