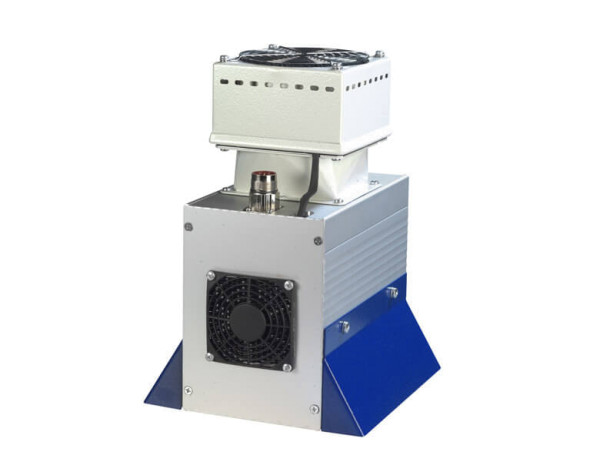

Technigraf Aktiprint M | UM655 | UV-Inkjetmodul

Technigraf Aktiprint M | UM655 | UV-Inkjetmodul

Diese leichten, luftgekühlten UV-Module sind vorgesehen für die schnelle Trocknung von UV-Tinten oder anderen Beschichtungen im Inkjet-Verfahren oder in Klebstoff- und Industrieanwendungen auf handelsüblichen Werkstoffen und bei geringer Wärmebelastung der Materialien.




Artikel Bezeichnung Leistung
UM65551
UM65556
UM65561
UM65571
UM65581
UM65591
AKTIPRINT M Inkjet
AKTIPRINT M Inkjet
AKTIPRINT M Inkjet
AKTIPRINT M Inkjet
AKTIPRINT M Inkjet
AKTIPRINT M Inkjet

M  6-1 / 230 V, 50/60 Hz
M 10-1 / 230 V, 50/60 Hz
M 15-1 / 230 V, 50/60 Hz
M 20-1 / 230 V, 50/60 Hz
M 25-1 / 230 V, 50/60 Hz
M 30-1 / 230 V, 50/60 Hz
Erläuterung: AKTIPRINT M 6-1 : „6“ = cm Strahlerlänge „-1“ = 1 Strahler

Gerne unerbreiten wir Ihnen ein günstiges variables, individuelles Finanzierungsangebot mit und ohne Anzahlung.

Produktanfrage

Wenn Sie nach Ihrer Anmeldung keine Preisangaben sehen, senden Sie uns bitte eine Anfrage. Es meldet sich die für die Warengruppe und das Vertriebsgebiet zuständige Fachkraft kurzfristig bei Ihnen. Kunststoff- & Verbundplatten als Originalplatten und Zuschnitte einzeln oder als Palettenware liefern wir zu günstigen Konditionen ausschließlich in unseren Vertriebsgebieten Berlin (Berlin, Brandenburg und teilweise Meckl.-Vorpommern) sowie Dresden (Sachsen und teilweise Thüringen) mit unseren Lieferfahrzeugen.

  • FF822265326
  • Technigraf Aktiprint M | UM655 | UV-Inkjetmodul |
Die leichten, luftgekühlten, 1-strahligen UV-Kompaktmodule sind für die schnelle Trocknung von... mehr
Produktinformationen "Technigraf Aktiprint M | UM655 | UV-Inkjetmodul"

Die leichten, luftgekühlten, 1-strahligen UV-Kompaktmodule sind für die schnelle Trocknung von UV-Tinten oder anderen Beschichtungen im Inkjet-Verfahren oder in Klebstoff- und Industrieanwendungen geeignet.

Die leistungsstarken Module mit elektronischem Vorschaltgerät sind leicht integrierbar in Inkjet-Druckmaschinen und andere vorhandene Linien.

Wir liefern die UV-Inkjetmodule als anschlussfertiges Modul mit separatem Vorschaltgerät. Die Inkjetmodule sind mit 1 UV-Strahler (Hg, max. 160 W/cm) ausgerüstet.

Die UV-Inkjetmodule haben ein stabiles Alu-Profilgehäuse und beinhalten massive, fokussierende Aluminium-Reflektorhalbschalen, einen Kühlventilator am Lampengehäuse oder am Betriebsgerät, Steuereingangs- und Störungsausgangssignale, Quarzscheiben, einen pneumatischen Reflektor-verschluss (schwingungsfrei) und ein EVG (elektronisches Vorschaltgerät).

Durch den Einsatz des elektronischen Vorschaltgerätes können eventuelle Spannungsschwankungen gut ausgeglichen werden und die Lampenleistung ist stufenlos regelbar von 30 bis 100%.

Die Standardgrößen sind wie folgt: 6 bis 30 cm
Sonderformate auf Anfrage.

Optional sind die UV-Inkjetmodule mit einer Strahlerleistung bis max. 300 W/cm, abweichenden Strahlerspektren, wärmereduzierenden Reflektoren und einer Gerätesteuerung mit SPS lieferbar. Kundenspezifische Ausführungen sind selbstverständlich umsetzbar.



Merkmale

  • Anschlussfertiges Modul mit separatem Vorschaltgerät
  • Massive, fokussierende Aluminium- Reflektorhalbschalen
  • Leicht austauschbare facettierte AluSpiegelflächen
  • Lampenleistung stufenlos regelbar von 30 bis 100%
  • Kühlventilator am Lampengehäuse oder am Betriebsgerät
  • Abluftleitung, Netzanschluss, Absicherung kundenseitig
  • CE Konformität
  • Bedienungsanleitung in Deutsch oder Englisch
  • Lampenmodul: silber eloxiert, E 6/EV 1
  • Schaltpult: RAL 5002, blau und RAL 7035, grau



Besondere Merkmale

  • Stabiles Alu-Profilgehäuse
  • 1 Strahler bis 160 W/cm , UV-Spektrum 200 - 400 nm
  • Pneumatischer Reflektorverschluss – Steuerspannung 24V, schwingungsfrei
  • Elektronische Leistungsstabilisierung (EVG)
  • Hohe UV-Trocknungsleistungsreserve
  • Niedrige Temperaturbelastung des Druckgutes
  • Quarzscheiben
  • Einfacher, reflektorseitiger Strahlerwechsel
  • Steuereingangs- und Störungsausgangssignale für UV-Einheit und Druckmaschine „Strahler Ein-Aus, Leistungsregulierung 30%-100%, Reflektorverschluss auf/zu, Betriebsbereitschaftssignal“



Optionen auf Anfrage

  • Höhere Strahlerleistung
  • Strahler ozon-reduziert und/oder Sonderspektrum
  • Wärmereduzierende Reflektoren
  • Kundenspezifische Sonderausführungen
